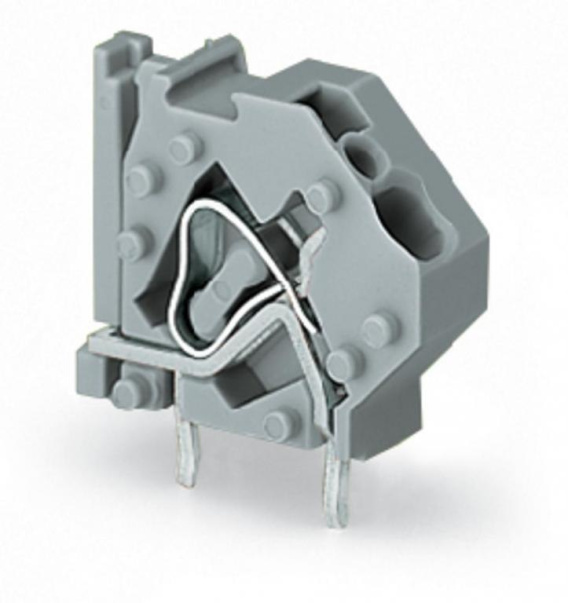

50 x Złączka modularna do płytek druk. WAGO 745-813 z zaciskiem CAGE CLAMP

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo:

Złączka modularna do płytek drukowanych

2 piny/biegun 1-bieg. raster 7,5 mm

Cechy

złączki z zaciskiem CAGE CLAMP®, obsługiwane przyrządem montażowym, do dowolnej konfiguracji listew zaciskowych

dostępny także wariant z aprobatą Ex e

grzebienie mostkujące w celu tworzenia połączeń łańcuchowych i rozdzielania potencjałów

2 piny lutownicze w celu zapewnienia wysokiej stabilności mechanicznej

oszczędność miejsca dzięki umieszczeniu listew zaciskowych jedna za drugą

wbudowany otwór pomiarowy

miejsce na oznaczniki Mini-WSB

Zakres dostawy

Złączka modularna do płytek drukowanych WAGO 745-813 - 50 szt.

Możliwość łączenia w dowolną ilość sztuk.

długość pinu lutowniczego [mm]  4

średnica wierconego otworu z tolerancją [mm]  1.5(+ 0.1)

szerokość  7.5 mm

wys.  23 mm

wysokość od podłoża  19 mm

gł.  22.9 mm

liczba bieg.  1

raster  7.5 mm / 0.295 in

łączna liczba zacisków  1

łączna liczba potencjałów  1

kategoria przepięć EN 1  III

stopień zanieczyszczenia (1)  2

napięcie znamionowe EN (1) [V]  630

napięcie znamionowe udarowe (1) [kV]  6

prąd nominalny (1) [A]  32

kategoria przepięć EN 2  II

stopień zanieczyszczenia (2)  2

napięcie znamionowe EN (2) [V]  1000

napięcie znamionowe udarowe (2) [kV]  6

prąd nominalny (2) [A]  32

kategoria przepięć EN 3  III

stopień zanieczyszczenia (3)  3

napięcie znamionowe EN (3) [V]  500

napięcie znamionowe udarowe (3) [kV]  6

prąd nominalny (3) [A]  32  A

technika podłączania przewodu (1)  CAGE CLAMP®

jednodrutowy, montaż przy pomocy narzędzi  0.08 … 4 mm2 / 28 … 12 AWG

linkowy, montaż przy pomocy narzędzi  0.08 … 4 mm2 / 28 … 12 AWG

linkowy z tulejką przewodową z kołnierzem z tworzywa  0.25 … 2.5 mm2

linkowy z tulejką przewodową bez kołnierza z tworzywa  0.25 … 2.5 mm2

dł. odizolowania przewodu  8 … 9 mm

podejście przewodem do płytki drukowanej 1 [°]  45

EAN: 4044918300292

545756

KD

Produkt nowy
