Gniazdo kątowe 15-bieg WAGO 232-315/026-000 złącza OBUDOWA GNIAZDA PRZEWÓD DO PŁYTKI

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo:

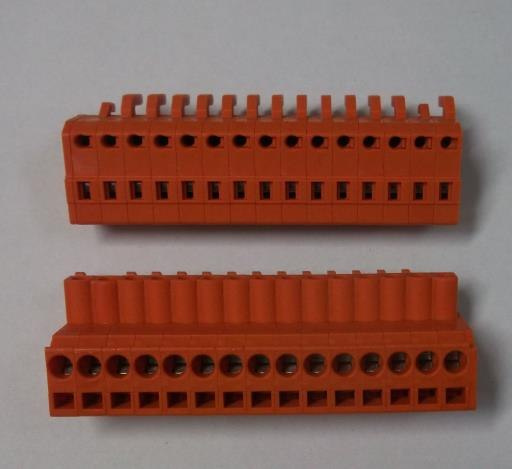

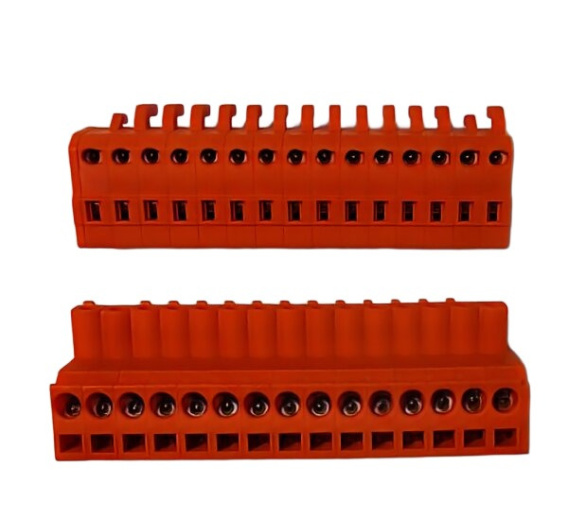

Gniazdo kątowe 15-bieg.

WAGO 232-315/026-000

Obudowa gniazda WAGO kabel 232 liczba biegunów łącznie 15 raster: 5,08 mm 232-315/026-000

Projekt

Gniazdo, kątowe

System złączy

przewód do płytki

Gniazdo kątowe; 15-bieg.; raster 5,08 mm / 0.2 in; z możliwością kodowania; z 2 zaczepami zatrzaskowymi; podejście przewodów od strony prostej wtyku.

Zakres dostawy

Gniazdo kątowe 15-bieg. WAGO 232-315/026-000 - 1 szt.

l. bieg.  15

raster  5.08 mm

łączna liczba zacisków  15

łączna liczba potencjałów  15

liczba poziomów  1

kolor  pomarańczowy

parametry znamionowe zgodnie z 1  IEC/EN 60664-1

kategoria przepięć EN 1  III

stopień zanieczyszczenia (1)  2

napięcie znamionowe EN (1) [V]  320  V

napięcie znamionowe udarowe (1) [kV]  4  kV

prąd nominalny (1) [A]  14  A

kategoria przepięć EN 2  II

stopień zanieczyszczenia (2)  2

napięcie znamionowe EN (2) [V]  630  V

napięcie znamionowe udarowe (2) [kV]  4  kV

prąd nominalny (2) [A]  14  A

kategoria przepięć EN 3  III

stopień zanieczyszczenia (3)  3

napięcie znamionowe EN (3) [V]  320  V

napięcie znamionowe udarowe (3) [kV]  4  kV

prąd nominalny (3) [A]  14  A

liczba pojedynczych obiektów przyłączeniowych  1

technika podłączania przewodu (1)  CAGE CLAMP®

liczba zacisków 1  1

jednodrutowy, montaż przy pomocy narzędzi  0.08 … 0.2 mm2 / 28 … 12 AWG

linkowy, montaż przy pomocy narzędzi  0.08 … 2.5 mm2 / 28 … 12 AWG

linkowy z tulejką przewodową z kołnierzem z tworzywa  0.25 … 1.5 mm2 / …

linkowy z tulejką przewodową bez kołnierza z tworzywa  0.25 … 2.5 mm2 / …

dł. odizolowania przewodu  8 … 9 mm

dł. odizolowania przewodu od (1) [mm]  8  mm

dł. odizolowania przewodu do (1) [mm]  9  mm

grupa materiału izolacyjnego  I

materiał izolacyjny  poliamid 66 (PA 66)

klasa palności zgodnie z UL 94  V0

zakres temperatur granicznych  -60 °C … 85 °C

materiał sprężyny zaciskowej  chromoniklowa stal sprężynowa (CrNi)

materiał styku  stop miedzi

powierzchnia styku  cynowana

obciążenie ogniowe [MJ]  0.453  MJ

ciężar [g]  27.951  g

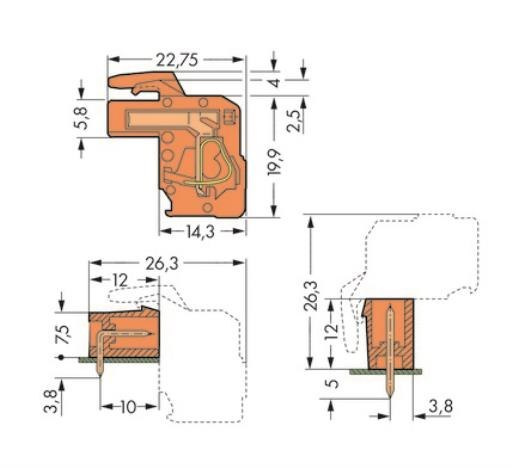

szerokość  78.6 mm

wys.  23.9 mm

gł.  22.75 mm

EAN: 4044918386081

728745I

CW

Produkt nowy
