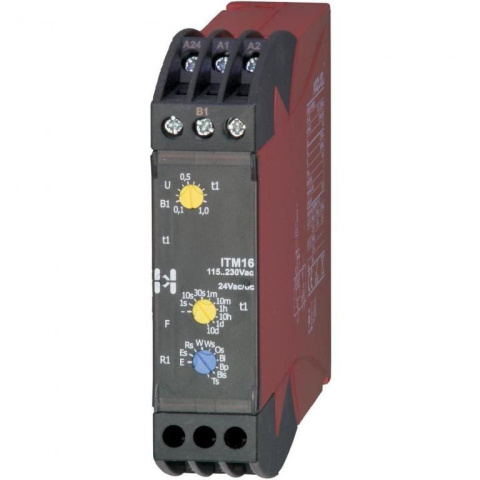

Przekaźnik czasowy in-case Hiquel ITM16 24V 6A 230VAC

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo :

Przekaźnik czasowy in-case

Hiquel ITM 24Vac dc /115-230Vac

10 funkcji do wyboru, 9 zakresów czasu do wyboru (100 ms - 10 dni).

Wyposażenie

Wskaźnik LED napięcia zasilającego, zakłóceń, statusu przekaźnika wyjściowego , zestyku sterującego i timera.

Zakres dostawy

Przekaźnik czasowy in-case Hiquel ITM 24V 6A/230V - 1 szt.

- Ue/Ie AC-15: 1,5 A/24 V, 1,5 A/115 V, 1,5 A/230 V

- Ue/Ie DC-13: 1 A/24 V

Szerokość netto 22.5 mm

Napięcie robocze 24 V DC/AC, 115 - 230 V/AC

Wysokość netto 93.5 mm

Zakres temperatury -20 - +60 °C

Głębokość netto 110 mm

Rodzaj kontaktu 1 przełącznik

Moc Załączenia 6 A/230 V/AC

Napięcie znamionowe -20 - +10 %

Żywotność mechaniczna 10 x 106cykli łączeniowych

Częstotliwość 48 - 63 Hz

Typ ITM 16

Żywotność elektryczna 8 x 104cykle łączeniowe

Specyfikacja Wielofunkcyjny przekaźnik czasowy (10 funkcji)

Zakres(y) czasu 9 zakresów czasu od 100 ms do 10 dni

Przekaźnik wielofunkcyjny ITM16 z serii in-case zapewnia 10 różnych funkcji czasowych z 9 zakresami czasowymi.
. Funkcja i zakres czasowy mogą być
wybrane za pomocą potencjometrów i przełączników obrotowych z przodu obudowy. W zależności od wybranej funkcji urządzenia, sekwencja czasowa jest wyzwalana przez
 podanie napięcia zasilania lub przez zewnętrzny styk sterujący.
NAPIĘCIE ZASILANIA 115..230Vac
(A1) L+ / L
(A2) M / N
ZASILANIE 24Vac lub 24Vdc
(A24) L
(A2) N
Uwaga: Można podłączyć tylko jeden z dwóch wariantów zasilania!
PRZEKAŹNIK WYJŚCIA
Aktywny Stan jest związany z funkcją.
Nieaktywny Stan jest związany z funkcją lub wystąpił błąd urządzenia
(patrz element wyświetlacza F).
Uwaga: Przekaźnik wyjściowy jest galwanicznie odizolowany od napięcia zasilania!
napięcia!
FUNKCJE CZASOWE
bez wejścia sterującego: E, W, Bi, Bp
z wejściem sterującym (B1): Es, Rs, Ws, Os, Bis
ELEMENTY WYŚWIETLACZA
U zielony ON Napięcie zasilania jest obecne.
B1 żółty WŁĄCZONY Zewnętrzne wejście sterujące jest aktywne.
t1 żółty MIGA Czas funkcji jest aktywny.
F czerwony WŁĄCZONY Wystąpił błąd ustawień lub wewnętrzny błąd programu.
Błąd programu lub urządzenie aktualnie przeprowadza zmianę funkcji.
zmianę funkcji.
R1 żółty WŁĄCZONY Przekaźnik wyjściowy jest aktywny.
ELEMENTY STERUJĄCE
Wszystkie elementy sterujące serii in-case są oznaczone kolorami. Ustawienia czasu są
generalnie na żółto, czasy reakcji na czerwono, wartości nastaw na niebiesko, a histereza na szaro.

503203

K, KD
