• Wtyk WAGO Snap-In 5-bieg 770-795 / 080-000

Symbol: 641375I
Stan Nowy
12.35
szt. Do przechowalni
Wysyłka w ciągu Zamów do godziny 12:00 a zamówienie zrealizujemy tego samego dnia!
Cena dostawy 12
Odbiór osobisty 0
Paczkomaty InPost 12
Kurier - przedpłata 15
Kurier - płatne przy odbiorze 22
Dostępność 100 szt.

Zamówienie telefoniczne: 668280082

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo:

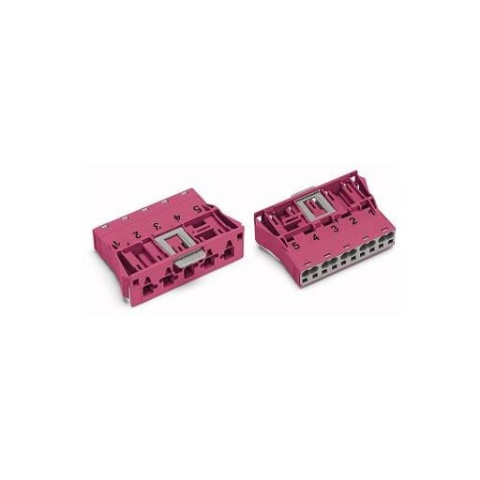

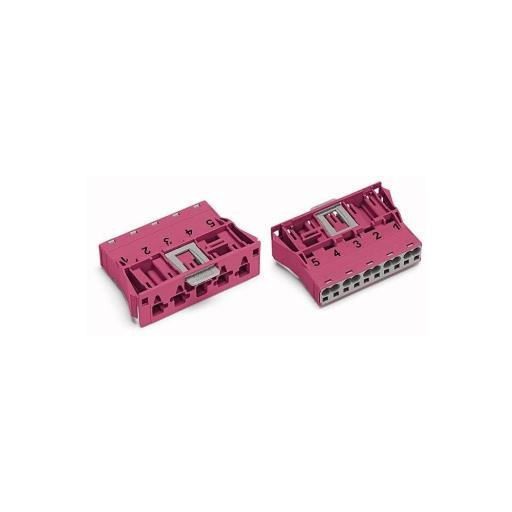

Wtyk WAGO Snap-In 5-bieg

770-795 / 080-000


Opis

wtyk; wykonanie Snap-In; 5-bieg.; pełna ochrona przed błędnym wetknięciem

Cechy

We wszystkich elementach mocowanych na stałe (warianty Snap-In do opraw oświetleniowych lub urządzeń, wszystkie rozgałęźniki i komponenty do płytek drukowanych), zaczepy ryglujące są zamontowane fabrycznie, tym samym zawsze zostaje zapewniona blokada połączenia elementów wtykowych - gniazd i wtyków. Dodatkowa blokada jest potrzebna tylko w przypadku połączenia gniazdo-wtyk.

Wszystkie komponenty WINSTA® posiadają 100% ochrony przed błędnym wetknięciem przy:

a.) łączeniu wielowtyków o różnej liczbie biegunów

b.) łączeniu wielowtyków obróconych o 180°

c.) łączeniu wielowtyków przesuniętych naprzemiennie

d.) łączeniu jednobiegunowym

cykle łączeniowe: 100, z obc. rezystancyjnym IN = 25 A, dla przewodu 4 mm2

Zakres dostawy

Wtyk WAGO Snap-In 5-bieg 770-795 / 080-000

Możliwość łączenia w dowolną ilość sztuk.


technika podłączania przewodu Push-in CAGE CLAMP®

jednodrutowy, montaż przy pomocy narzędzi  0.5 … 4 mm2 / 20 … 12 AWG

jednodrutowy, montaż wtykowy bez pomocy narzędzi  1.5 … 4 mm2 / 16 … 12 AWG

wielodrutowy, montaż przy pomocy narzędzi  0.5 … 2.5 mm2 / 20 … 14 AWG

linkowy, montaż przy pomocy narzędzi  0.5 … 4 mm2 / 20 … 12 AWG

linkowy z tulejką przewodową bez kołnierza z tworzywa  0.25 … 2.5 mm2 / 20 … 14 AWG

linkowy z tulejką min. montaż wtykowy bez pomocy narzędzi  1.5 mm2 / 16 AWG

dł. odizolowania przewodu  9 mm / 0.35 in

materiał izolacyjny  poliamid 6.6 V0, bez halogenu

klasa palności zgodnie z UL 94  V0

materiał sprężyny zaciskowej  chromoniklowa stal sprężynowa (CrNi)

materiał styku  miedź lub stop miedzi z uszlachetnioną powierzchnią

obciążenie ogniowe [MJ]  0.364

cykle łączeniowe  200, bez obc. rezystancyjnego

siła wetknięcia przy połączeniu wtykowym  ok. 20 … 70 N (zależnie od liczby biegunów)

siła mocująca połączenie wtykowe  z zaczepami ryglującymi: > 80 N

łączna liczba zacisków  10

łączna liczba potencjałów  5

stopień zanieczyszczenia   3

napięcie znamionowe EN  [V]  400

napięcie znamionowe udarowe  [kV]  6

prąd nominalny  [A]  25

Nr części producenta: 770-795/080-000

EAN: 4050821553892
