• Złącze do płytek drukowanych MKKDS 1,5/ 3 -1725025

Symbol: 788701
Stan Nowy
342.95
szt. Do przechowalni
Wysyłka w ciągu Zamów do godziny 12:00 a zamówienie zrealizujemy tego samego dnia!
Cena przesyłki 12
Odbiór osobisty 0
Paczkomaty InPost 12
Kurier - przedpłata 15
Kurier - płatne przy odbiorze 22
Dostępność 1 szt.

Zamówienie telefoniczne: 668280082

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo

zacisk dwupoziomowy 1,50 mm² ilość biegunów (liczba) 6

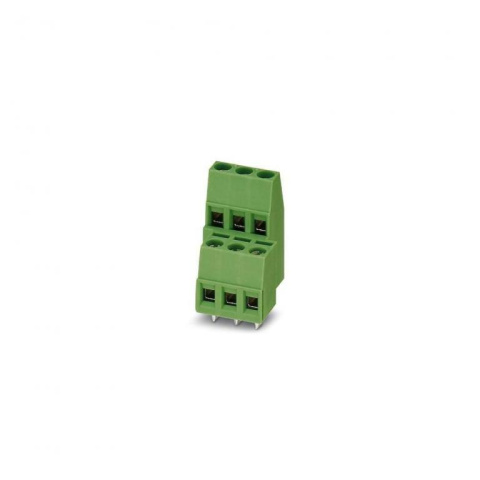

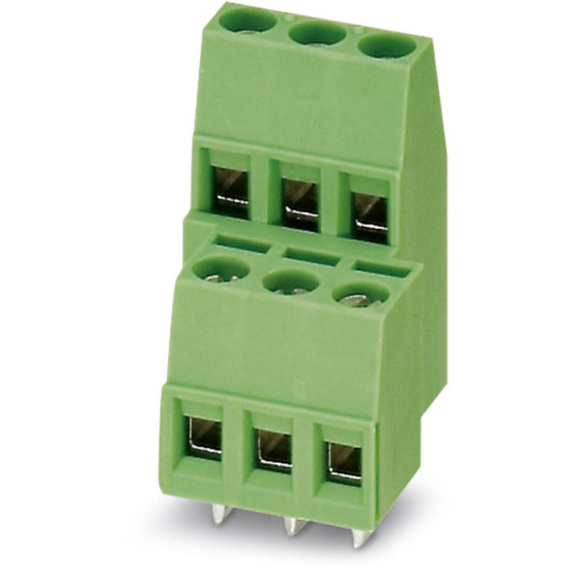

Złącze do płytek drukowanych
- MKKDS 1,5/ 3 - 1725025


Złącze do druku, Prąd znamionowy: 17,5 A, Napięcie znamionowe: 400 V , Wymiar rastra: 5 mm, liczba biegunów: 3, rodzaj przyłącza: Złączki śrubowe, Montaż: Lut, Kierunek przyłączania przewód/płytka: 0 °, Kolor: zielony, Produkt można łączyć rzędowo do różnej liczby biegunów!
Długość  21,4 mm
Wymiar rastra  5 mm
Wymiar a  10 mm
wymiary kołka  0,9 x 0,9 mm
średnica otworu  1,3 mm
100 sztuk w opakowaniu

Zdjęcia z aukcji są zdjęciami producenta


Rodzina produktów  MKKDS 1,5
grupa materiału izolacyjnego  I
znamionowe napięcie udarowe (III/3)  4 kV
znamionowe napięcie udarowe (III/2)  4 kV
znamionowe napięcie udarowe (II/2)  4 kV
Napięcie znamionowe (III/3)  250 V
Napięcie znamionowe (III/2)  400 V
napięcie znamionowe (II/2)  630 V
Przyłącze według normy  EN-VDE
Prąd znamionowy IN  17,5 A
przekrój znamionowy  1,5 mm2
Maksymalny prąd obciążenia  22 A (przy przekroju poprzecznym przewodu 2,5 mm2)
Materiał izolacyjny  PA
Powierzchnia pin lutu  Sn
Klasa palności wg UL 94  V0
sonda wzorcowa  A 1
Długość usuwanej izolacji  7 mm
liczba biegunów  3
Gwint śruby  M3
Min. moment obrotowy dokręcania  0,5 Nm
Maks. moment obrotowy dokręcania  0,6 Nm

minimalny przekrój przewodu sztywnego  0,14 mm2
maksymalny przekrój przewodu sztywnego  2,5 mm2
minimalny przekrój przewodu elastycznego  0,14 mm2
maksymalny przekrój przewodu elastycznego  1,5 mm2
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, min.  0,25 mm2
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, maks.  1 mm2
Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, min.  0,25 mm2
Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, maks.  1,5 mm2
Przekrój przewodu AWG/kcmil min  26
Przekrój przewodu AWG/kcmil max  14
2 przewody o takim samym przekroju, sztywne, min.  0,14 mm2
2 przewody o takim samym przekroju, sztywne, maks.  1 mm2
2 przewody o takim samym przekroju, elastyczne, min.  0,14 mm2
2 przewody o takim samym przekroju, elastyczne, maks.  0,75 mm2
2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, min.  0,25 mm2
2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, maks.  0,5 mm2
2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, min.  0,5 mm2
2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, maks.  0,5 mm2
AWG wg UL/CUL min.  30
AWG wg UL/CUL maks.  14
