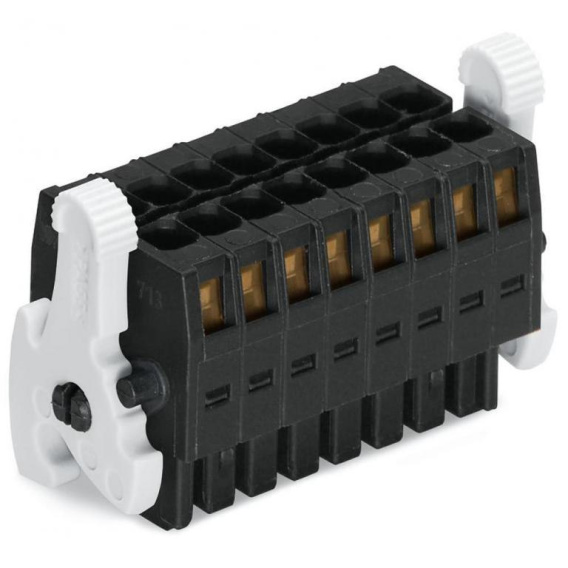

Gniazdo z dźwigniami wyrzutnikowymi WAGO 18 biegów

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo:

Gniazdo z dźwigniami wyrzutnikowymi

złącze WAGO

18 biegów raster 3,5mm

Gniazdo z dźwigniami wyrzutnikowymi; 9x2-bieg.; raster 3,5 mm / 0.138 in; pełna ochrona przed błędnym wetknięciem; układ 2-rzędowy; kodowanie poprzez odcięcia bolca kodującego

uniwersalny zacisk do wszystkich rodzajów przewodów

niezwykle kompaktowy, 2-rzędowy system połączeń wtykowych do przewodów o przekrojach do 1,5 mm2

duża gęstość upakowania w ukladach "przewód-płytka" na niewielkiej przestrzeni

płytka odciążająca przewody zamontowana po środku, pomiędzy rzędami otworów na przewód, ułatwia wetknięcie i rozłączanie wielowtyków i umożliwia łatwy dostęp do otworów na przyrząd montażowy, również przy podłączonych przewodach

możliwość kodowania i 100?% ochrony przed błędnym wetknięciem

Zakres dostawy

Gniazdo z dźwigniami wyrzutnikowymi WAGO 18 biegów raster 3,5mm - 1 szt.

l. bieg.  18

łączna liczba zacisków  18

łączna liczba potencjałów  18

kolor  czarny

parametry znamionowe zgodnie z 1  IEC/EN 60664-1

kategoria przepięć EN 1  III

stopień zanieczyszczenia  2

napięcie znamionowe EN   160  V

napięcie znamionowe udarowe    2.5  kV

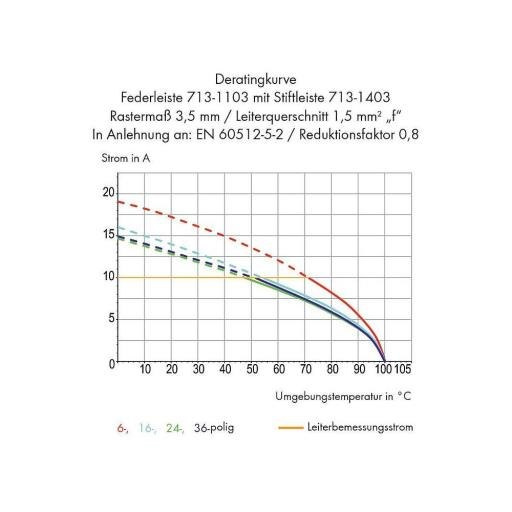

prąd nominalny  10  A

kategoria przepięć EN 2  II

stopień zanieczyszczenia   2

napięcie znamionowe EN   250  V

napięcie znamionowe udarowe   2.5  kV

prąd nominalny   10  A

kategoria przepięć EN 3  III

stopień zanieczyszczenia  3

napięcie znamionowe EN   80  V

napięcie znamionowe udarowe   2.5  kV

prąd nominalny   10  A

technika podłączania przewodu   CAGE CLAMP®

jednodrutowy, montaż przy pomocy narzędzi 1  0.08 … 1.5 mm2 / 28 … 16 AWG

linkowy, montaż przy pomocy narzędzi 1  0.08 … 1.5 mm2 / 28 … 16 AWG

linkowy z tulejką przewodową z kołnierzem z tworzywa 1  0.25 … 1 mm2 / …

linkowy z tulejką przewodową bez kołnierza z tworzywa 1  0.25 … 1 mm2 / …

dł. odizolowania przewodu 1  6 … 7 mm / 0.24 … 0.28 in

grupa materiału izolacyjnego  II

materiał izolacyjny  poliamid 6.6 wzmocniony włóknem szklanym (PA 6.6-GF)

klasa palności zgodnie z UL 94  V0

dolne wartości graniczne temperatury  -60  °C

górne wartości graniczne temperatury  100  °C

materiał sprężyny zaciskowej  chromoniklowa stal sprężynowa (CrNi)

materiał styku  stop miedzi

powierzchnia styku  cynowana

obciążenie ogniowe  0.166  MJ

ciężar [g]  10.2

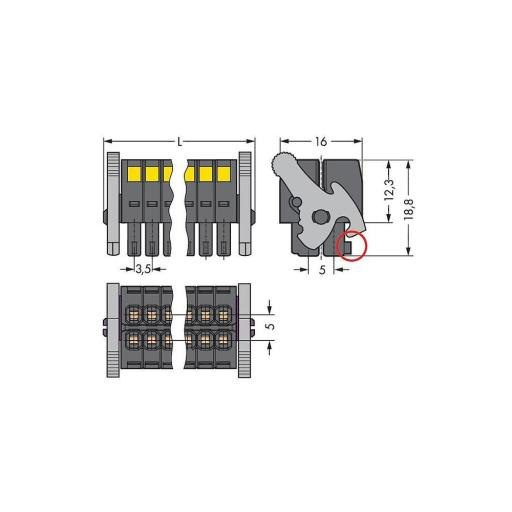

szerokość [mm]  40

szerokość [in]  1.575

wys. [mm]  18.75

wysokość [in]  0.738

gł. [mm]  16

głębokość [in]  0.63

raster od [mm]  3.5

raster od [in]  0.138

538089RI

KD

Produkt nowy, otworzony celem sprawdzenia,
